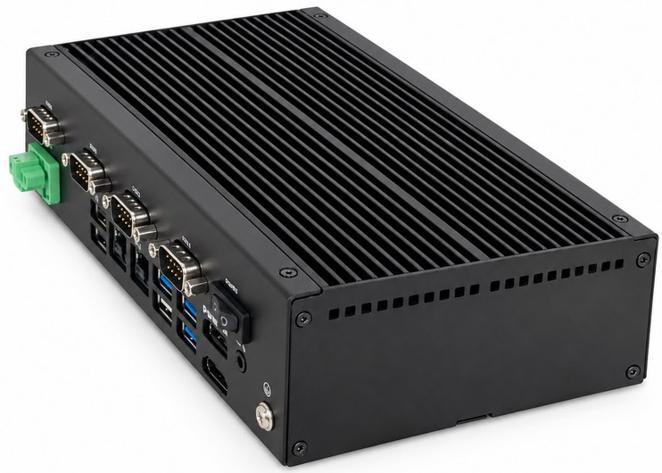

A Jetway DINZEHL1-64120-N egy kompakt, kedvező árú, ventilátor nélküli ipari Box PC, amelyet automatizálási, gépvezérlési, adatgyűjtési és hálózati feladatokra terveztek. Az Intel Elkhart Lake platformra épülő számítógép négymagos processzort, két 2,5 gigabites Ethernet-csatlakozót, négy soros portot, GPIO-interfészt és széles, 12–36 V DC tápfeszültség-tartományt kínál.
A készülék legfontosabb előnye, hogy kis mérete ellenére számos ipari interfésszel rendelkezik. Ventilátor nélküli kialakítása és DIN-sínre szerelhetősége alkalmassá teszi vezérlőszekrényekben, gyártógépek mellett és egyéb ipari környezetekben történő használatra.
Az új BOX PC Fő Jellemzői
Intel Elkhart Lake és Twin Lake alapú energiatakarékos platform
A Jetway DINZEHL1-64120-N központi egysége az Intel Celeron J6412 és N150-es processzor. A négymagos, 2,0 GHz-es alapfrekvenciájú CPU megfelelő teljesítményt biztosít ipari vezérlőprogramok, adatgyűjtő alkalmazások, vizualizációs rendszerek és könnyebb képfeldolgozási feladatok futtatásához.
A rendszer egy DDR4 memóriafoglalattal rendelkezik, amelybe legfeljebb 32 GB DDR4-3200 memória helyezhető. Ez lehetővé teszi, hogy a számítógép ne csak egyszerű vezérlési feladatokat lásson el, hanem több párhuzamos szolgáltatást vagy adatfeldolgozó alkalmazást is futtasson.
Széles, 12–36 V DC tápellátás
A DINZEHL1-64120-N 12–36 V DC bemeneti feszültséget támogat. A széles tápfeszültség-tartomány megkönnyíti a számítógép ipari vezérlőszekrényekbe és 24 voltos automatizálási rendszerekbe történő integrálását.
A tápcsatlakozó rögzíthető kivitelű, amely stabilabb kapcsolatot biztosít, mint egy hagyományos, rögzítés nélküli DC csatlakozó. A gyártói tartozéklista 12 V / 5 A, 60 W teljesítményű hálózati adaptert is megad.
Lényeges különbség, hogy az „IP65 front” csak a szakszerűen beépített előlapra vonatkozik. A készülék hátoldala és a csatlakozók ettől még lehetnek alacsonyabb védettségűek. Élelmiszeripari, kültéri vagy rendszeresen lemosott környezetben teljes körű IP65/IP66 vagy rozsdamentes kivitelre lehet szükség.
Ventilátor nélküli működés
Ventilátor nélküli működés
A számítógép passzív, ventilátor nélküli hűtést használ. A készülékház hűtőfelületként is működik, így nincs szükség folyamatosan forgó ventilátorra.
A ventilátor nélküli kialakítás előnyei:
alacsonyabb karbantartási igény;
csendes működés;
kisebb meghibásodási kockázat;
kevesebb por kerülhet a készülék belsejébe;
hosszabb távon is megbízható működés.

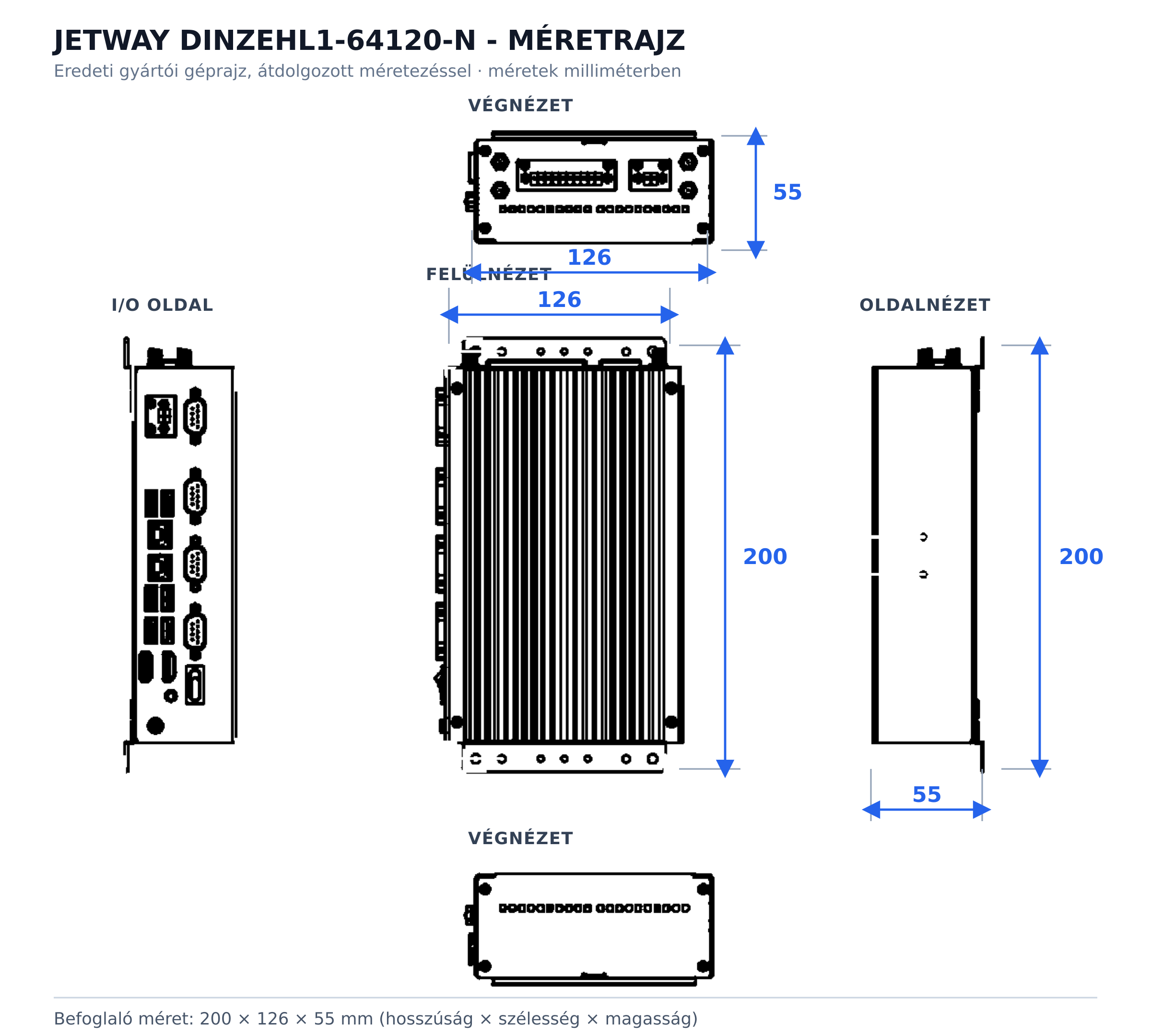

Kompakt méret és DIN-sínes rögzítés
A számítógép mérete mindössze:
200 × 126 × 55 mm
A mellékelt DIN-sínes rögzítőelem segítségével a készülék vezérlőszekrényben is elhelyezhető. A kompakt ház különösen előnyös olyan telepítéseknél, ahol kevés hely áll rendelkezésre, de több kommunikációs és hálózati interfészre van szükség.

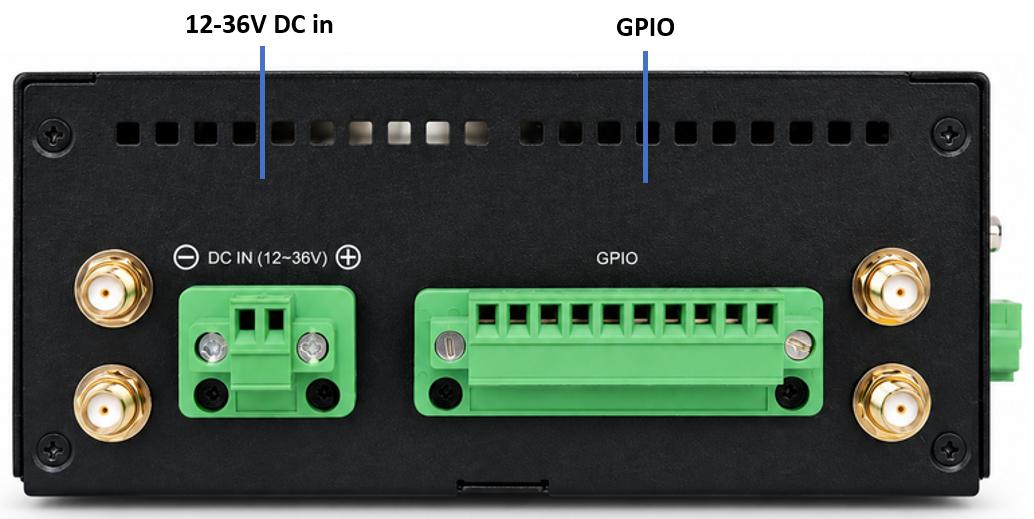

GPIO ipari jelek kezeléséhez
A DINZEHL1-64120-N felső csatlakozópaneljén egy 8 bites GPIO-interfész található. A GPIO digitális bemenetek és kimenetek kezelésére használható, a megfelelő illesztés mellett.
Bővíthető háttértár és vezeték nélküli kommunikáció
A számítógép egy M-Key 2242/2280 foglalatot kínál SATA vagy PCI Express 3.0 x2 csatolású SSD számára. A készülék adatlap szerinti alapkiépítése háttértárat és operációs rendszert nem tartalmaz, ezért ezek az adott feladathoz igazíthatók.
A belső bővítőhelyek:
- 1 × M-Key 2242/2280 – SATA vagy PCIe 3.0 x2;
- 1 × B-Key 3042 – USB 2.0/USB 3.1;
- 1 × E-Key 2230 – USB 2.0/PCIe 3.0 x1;
- 1 × Nano SIM-kártya foglalat.
Az E-Key foglalat Wi-Fi- és Bluetooth-modul fogadására, míg a B-Key foglalat és a Nano SIM hely mobilkommunikációs modul kialakítására használható. A házon négy antennanyílás található. A vezeték nélküli és mobilkommunikációs modulok opcionálisak, az alapgépnek nem feltétlenül részei.

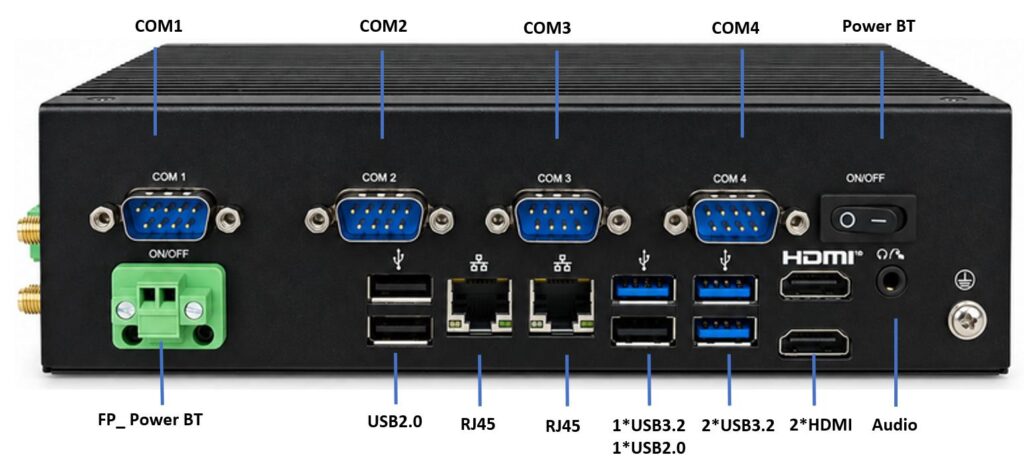

Négy RS232/422/3/4 soros port
készülék összesen négy soros kommunikációs portot biztosít:
2 × RS232/422/485;
2 × RS232.
Az RS232/422/485 üzemmódot támogató interfészek segítségével PLC-k, mérlegek, vonalkódolvasók, RFID-olvasók, szenzorok, frekvenciaváltók és más ipari eszközök kapcsolhatók a számítógéphez.
A többféle soros szabvány támogatása különösen hasznos meglévő gépek korszerűsítésekor, mivel a régebbi berendezések jelentős része továbbra is soros kommunikációt használ.
Két darab 2,5 gigabites Ethernet-port
A Jetway DINZEHL1-64120-N két, Intel I226-V vezérlőre épülő 2,5 GbE Ethernet-porttal rendelkezik. A két különálló hálózati kapcsolat jól használható olyan rendszerekben, ahol az üzemi és vállalati hálózatot fizikailag el kell választani egymástól.
Az egyik port például csatlakozhat a gyártógépek, PLC-k, kamerák és I/O-modulok hálózatához, míg a másik kapcsolatot biztosíthat a vállalati szerver, az adatbázis vagy a felhőalapú szolgáltatás felé.
Két 4K-képes HDMI-kimenet
A készülék két HDMI 2.0 videokimenettel rendelkezik. A támogatott maximális felbontás 4096 × 2160 pixel 60 Hz képfrissítés mellett.
A két kijelzőkimenet alkalmassá teszi a gépet többmonitoros felügyeleti rendszerekhez, gyártósori információs kijelzőkhöz, kezelői munkaállomásokhoz és digitális megjelenítési feladatokhoz.
Hat USB-port és audiocsatlakozás
A Jetway Box PC összesen hat külső USB-csatlakozót biztosít:
3 × USB 3.1 Gen 2;
3 × USB 2.0.
Az USB-portokhoz ipari kamerák, külső háttértárak, vonalkódolvasók, RFID-eszközök, billentyűzetek és más perifériák csatlakoztathatók. A készüléken kombinált vonalkimeneti és mikrofoncsatlakozás, földelőcsavar, valamint külön bekapcsológomb is található.
Főbb műszaki adatok
| Tulajdonság | Jetway DINZEHL1-64120-N |
|---|---|
| Processzor | Intel Celeron J6412, 4 mag, 2,0 GHz |
| Platform | Intel Elkhart Lake SoC |
| Memória | 1 × DDR4-3200, maximum 32 GB |
| Háttértár | M.2 M-Key 2242/2280, SATA vagy PCIe 3.0 x2 |
| Hálózat | 2 × Intel I226-V 2,5 GbE |
| Soros port | 2 × RS232/422/485 és 2 × RS232 |
| USB | 3 × USB 3.1 Gen 2 és 3 × USB 2.0 |
| Kijelzőkimenet | 2 × HDMI 2.0 |
| Maximális felbontás | 4096 × 2160 @ 60 Hz |
| Digitális I/O | 8 bites GPIO |
| Mobilkommunikáció | M.2 B-Key és Nano SIM foglalat |
| Wi-Fi-bővítés | M.2 E-Key 2230 |
| Tápellátás | 12–36 V DC |
| Hűtés | Passzív, ventilátor nélküli |
| Üzemi hőmérséklet | -10 és +60 °C között |
| Méret | 200 × 126 × 55 mm |
| Operációs rendszer | Windows 10, Windows 11 és Linux |
| Megfelelőségek | CE, FCC, RoHS; opcionálisan ErP Ready |
| Garancia | 2 év korlátozott garancia |
